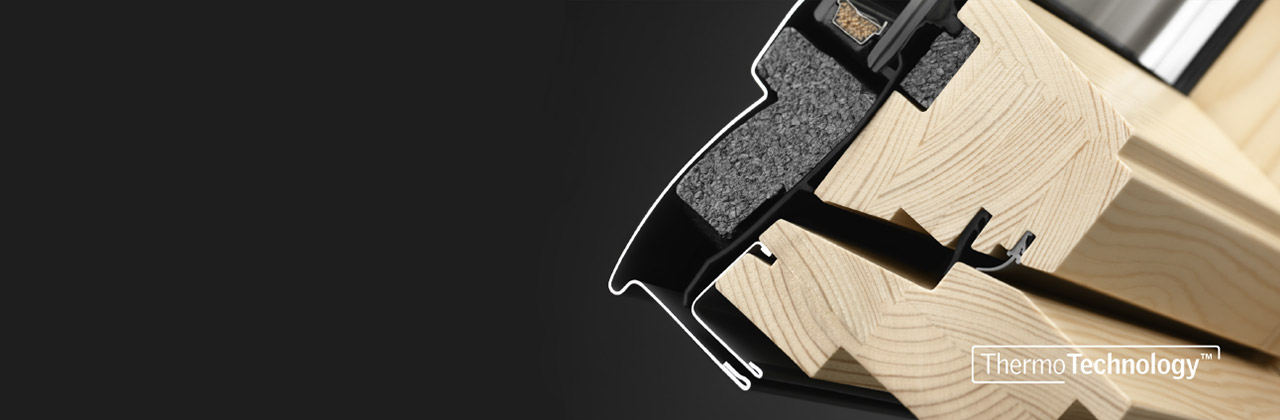

断熱最高性能
トリプルガラス
「GGU寒冷地タイプ」

寒冷地向けに
三層ガラスの高性能

寒冷地向けに

1.60W/㎡K

GGU寒冷地タイプ

　
美しい枠の質感に高い耐久性と省エネ性能を兼ね備えるルーフウインドウ。極寒の北欧で採用されてきたトリプル（三層）ガラス仕様を日本で発売しました。

断熱　H28省エネ基準1～7地域対応
遮熱　日射侵入50%カット
　　　　UV99%カット
防水　水密性 W-5等級（最高等級）
保証　ガラスシール・内部結露10年
　　　　雨水浸入・水切り10年
　　　　ブラインド・電装部品3年
　　　　保証を延長できる安心点検制度
安全　強化ガラス＋合わせガラス装備
機能　風を妨げないブラインド設定
意匠　薄型、開放的デザイン
装備　閉め切り換気口（標準）
　　　　セーフティーストッパー（標準）
　　　　外付けオーニングブラインド（オプション）
　　　　ソーラーブラインド（オプション）
　　　　手動ブラインド（オプション）
　　　　専用水切り（別売）
勾配　4寸以上（22°-85°）

中軸回転式で180°回転するのでガラスの外側も手軽に掃除できます。

･樹脂枠ホワイト（白）のみ。
･網入りガラスの設定はありません。
･納期：2営業日後出荷

製品保証について

GGU

寒冷地タイプのオプション

サイズ

GGU寒冷地タイプサイズ表

2つのサイズからお選びください。

青字：採光面積
赤字: 換気面積

※通風量の目安にする面積。GGUでは、建築基準法上の有効開口面積にもこの数値を使います。

ご使用の目安
開閉操作

手元操作

中軸回転タイプはガラスの重みがあまりかからず操作もスムーズ。レバーを一段だけ開ければ閉め切り換気換気ができます。

操作ロッド
最長2.8mの操作ロッドによる開閉ができます。（注）天窓の角度や高さ、内装仕上げによって操作ができない場合があります。

操作キットについて

操作角度
黄色が操作可能範囲。正面からの操作になります。高さは3.5m以下であること、操作可能であることをご確認ください。
※図の操作範囲以外での操作は開閉不良や開閉バー･コード･ロッドなど破損の原因となることがあります。
ブラインド

ローラーブラインド手動
カラー：ベージュ
素材：ポリエステル

手元操作専用、拡散光による快適な光とします。

シェスタブラインド手動
カラー：ベージュ
素材：アルミコーティング加工ポリエステル

手元操作専用、強い遮光性で真っ暗にできます。

ベネシアンブラインド手動
カラー：ホワイト
素材：アルミ　　

アルミの羽根の角度で光の量をコントロールするブラインド。

オーニングブラインド手元操作専用
カラー：ブラック
素材：PVCコーティング加工グラスファイバー

室外型遮熱ブラインド。室内側ブラインドと併用可能。

ソーラーブラインドプリーツ
カラー：サンドベージュ
素材：ポリエステル

リモコン操作。拡散光による快適な光とします。

無線式リモコン
ソーラーブラインドに付属の壁付けリモコンです。

防虫スクリーン手動

カラー：ブラック
素材：グラスファイバー

ロール式。手元操作専用で遠隔操作はできません。

ブラインドについて
枠の仕上げ

樹脂枠ホワイト
湿気や汚れへの耐久性が高く、浴室などの水回りに最適です。
ガラス

透明合わせ+強化（トリプル）
Low-E強化ガラスと透明合わせガラスの三層ガラス
水切り

スレート用水切り
主にスレート、カラーベストなどの屋根材（厚さ8mm以下）に最適です。
※スレート用の連窓水切りも別途ご用意しています。

瓦用水切り
主に波瓦、S瓦、和瓦など起伏のある屋根材（厚さ8mm以上）に最適です。
※瓦用の連窓水切りも別途ご用意しています。

鋼板用上部水切り
主に瓦棒葺き、横一文字葺きなど積雪地以外の起伏のない屋根材に最適です。
※積雪地では水切りを使用しませんが、ジャンプ台の施工方法を施工説明書でご案内しています。

鋼板掴み施工（天窓本体に掴めます）
6寸以上推奨、棟包みやジャンプ台と絡めて、現場で板金をかしめる施工に最適です。
※積雪地でジャンプ台施工を行う場合は、ご注文時に『ジャンプ台施工』とご指定ください。

フラットキット上部カバー
独自の寸法で立ち上げ台を作成する場合に使用します。
